Автономный комплекс СДК-331.29RS
Описание
| Комплекс: Кристалл 331RS. |

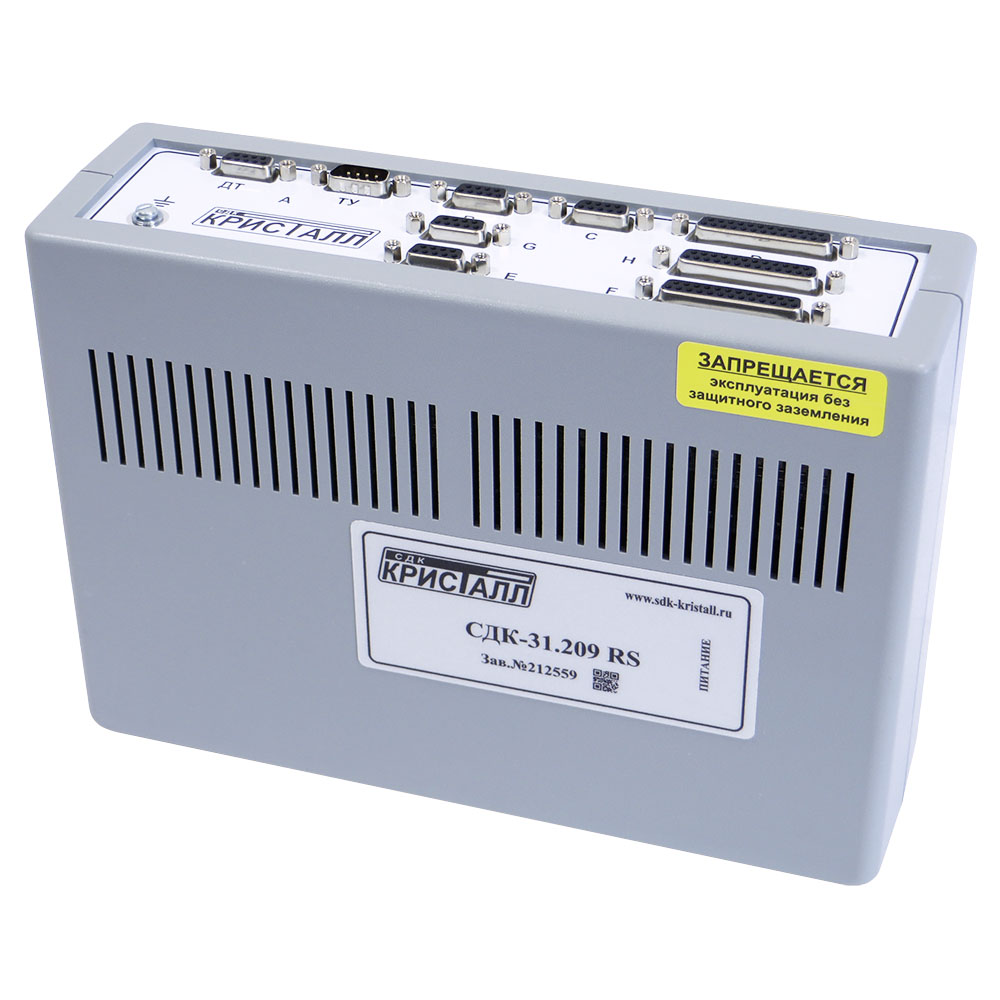

| Состоит из автономного пульта диспетчера и блока контроля, установленного на контролируемом пункте (КП). Связь блока контроля с пультом диспетчера обеспечивается по линии связи (5 "витых пар") длиной до 100м. В функции пульта диспетчера входит управление работой системы, сбор, обработка и хранение информации, поступающей от блока контроля, обеспечение взаимодействия с диспетчером. В функции блока контроля входит сбор информации от датчиков (ДТ), управление исполнительными устройствами телеуправления (ТУ) и контроль срабатывания, включение и контроль оконечного оборудования громкоговорящей диспетчерской связи (ГГС). |
| Общее число точек обслуживания: 64 (8ТУ, 32ДТ, 24ГГС). |
| Общее число подключаемых блоков контроля: 1. |

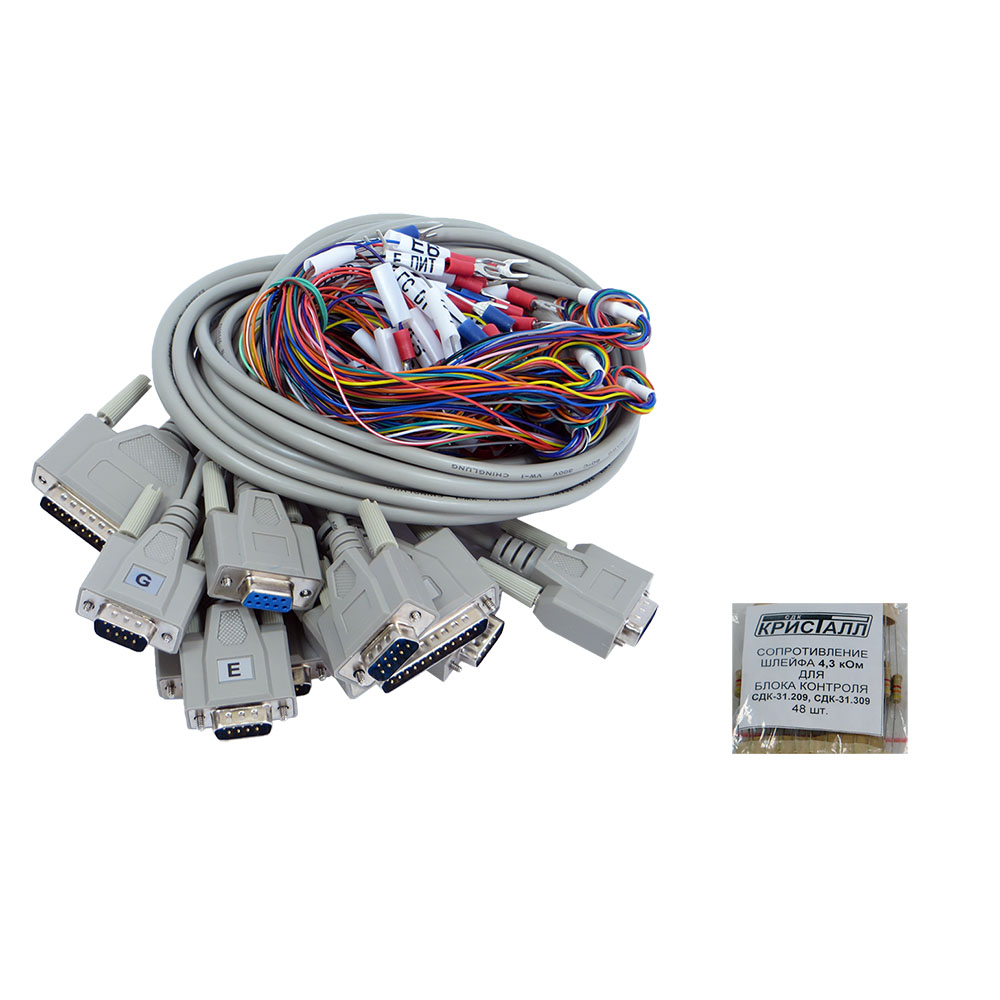

| Комплектация: пульт диспетчера, блок контроля, источник резервного питания СДК-30.xx, микрофон диспетчера, комплект кабелей, комплект резисторов 4.3кОм, комплект документации. |
Характеристики
| Число каналов ТУ |
8 | |
| Число каналов ДТ |
32 | |
| Число каналов ГГС |
24, могут быть использованы как ДТ | |
| Длина линии связи |
пульт диспетчера-блок контроля - до 100м (5 "витых пар") | |
| Длина линий связи до точек обслуживания |
500м | |
| Потребляемая мощность |
не более 60Вт, 220В | |
| Источник резервного питания |
внешний | |
