Диспетчеризация зон безопасности МГН

Для обеспечения диспетчеризации зон безопасности для маломобильных групп населения (МГН) предназначен блок контроля СДК-31.МГН, входящий в состав комплекса средств диспетчерского контроля «Кристалл-S1».

Для локальной диспетчеризации объектов с небольшим количеством зон безопасности предназначен пульт СДК-331.207RS.МГН.

Структурные схемы диспетчеризации зон безопасности МГН.

Структурная схема диспетчеризации зон безопасности МГН на базе блока СДК-31S.МГН.
Структурная схема диспетчеризации зон безопасности МГН на базе блока СДК-31S1.МГН.
Структурная схема диспетчеризации зон безопасности МГН на базе пульта СДК-331.207RS.МГН.

Комплект оборудования для диспетчеризации зон безопасности МГН включает в себя:

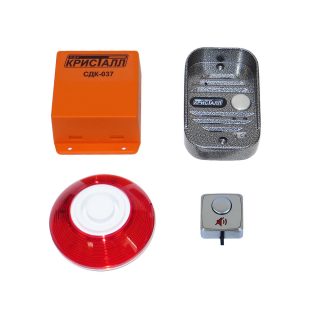

Комплект зоны безопасности СДК-037К1 состоит из:

    • адаптера зоны безопасности СДК-037;
    • устройства громкоговорящей связи (ГГС) с кнопкой отключения оповещателя СДК-029.МГН;
    • свето-звукового оповещателя;

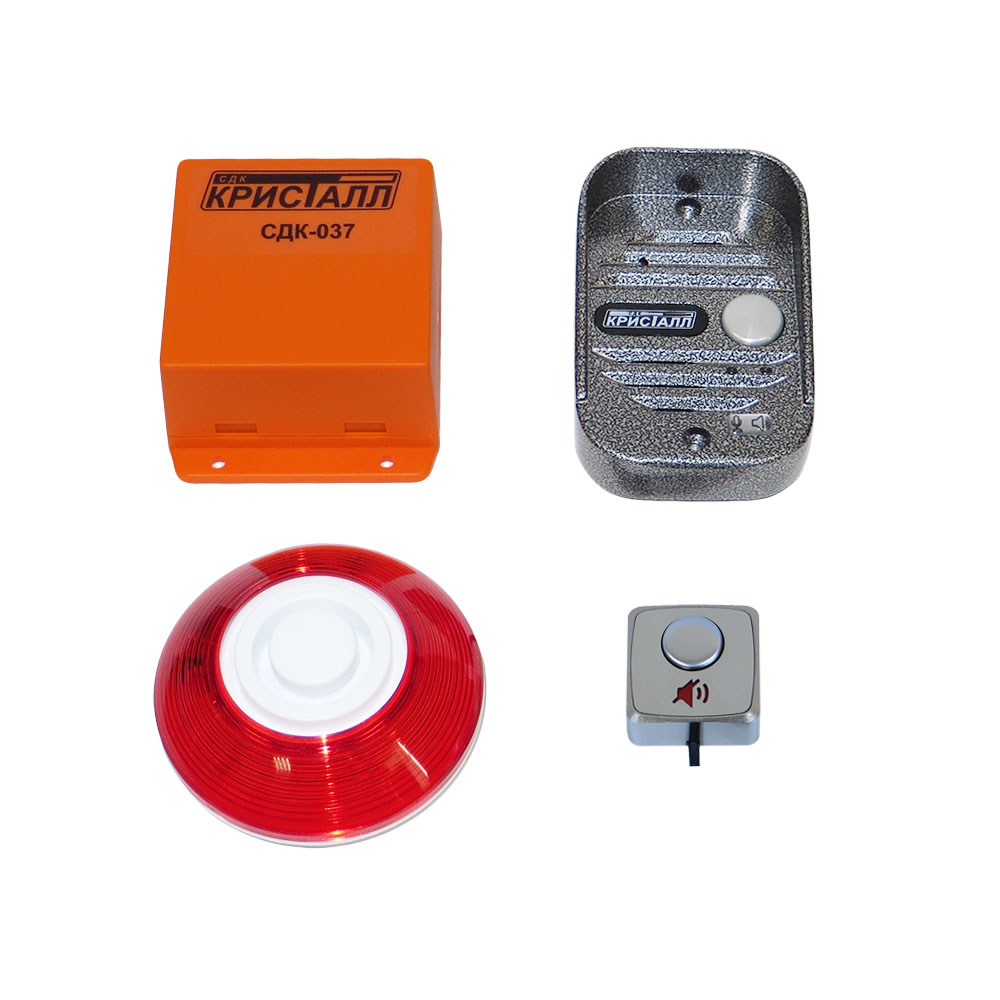

Комплект зоны безопасности СДК-037K1

Комплект зоны безопасности СДК-037К1.М состоит из:

    • адаптера зоны безопасности СДК-037;
    • устройства громкоговорящей связи (ГГС) с кнопкой отключения оповещателя СДК-029.МГН.М;
    • свето-звукового оповещателя;

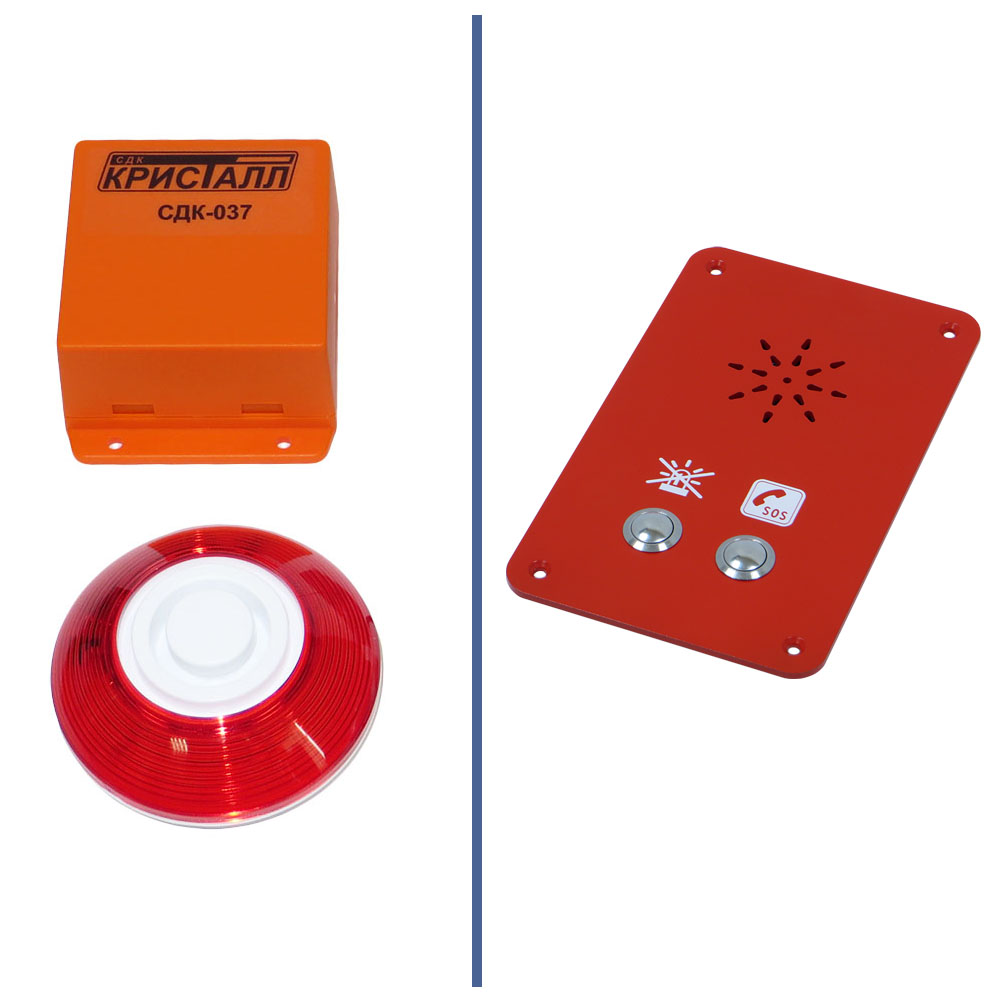

Комплект зоны безопасности СДК-037K1.M

Основой схемы является шина адаптеров зон безопасности. Шина формируется блоком СДК-31.МГН или пультом диспетчера СДК-331.207RS.МГН. Шина представляет собой четыре витые пары, по которым обеспечивается:

  • питание адаптеров — контакты +12В, GND (используются две витые пары);
  • обмен данными блока с адаптерами по интерфейсу RS-485 — контакты А, В;
  • передача сигналов громкоговорящей связи — контакты ГС+, ГС-.

Блоки контроля СДК-31S1.МГН (TCP/IP) и СДК-31S.МГН (двухпроводная линия).

Блоки контроля СДК-31.МГН устанавливаются на контролируемом пункте (КП).

Связь блока контроля СДК-31S1.МГН (TCP/IP) с пультом диспетчера СДК-330S1 обеспечивается через локальную сеть объекта или сеть интернет.

Связь блока контроля СДК-31S.МГН (двухпроводная линия) с пультом диспетчера СДК-330S1 обеспечивается по двухпроводной симметричной линии (витая пара, до 5000м) через блок сопряжения СДК-33XS/S1.

Блок контроля СДК-31.МГН обеспечивает формирование шины адаптеров, к которой подключаются адаптеры зон безопасности МГН.

В функции блока входит:

  • питание адаптеров зон безопасности СДК-037;
  • коммутация устройств громкоговорящей связи (ГГС) СДК-029, подключенных через адаптеры СДК-037;
  • контроль оконечного оборудования ГГС;
  • управление свето-звуковыми оповещателями, подключенными через адаптеры СДК-037.
Блок контроля СДК-31S.МГН
Блок контроля СДК-31S1.МГН

Блоки имеют следующие характеристики:

длина линии связи от блоков контроля СДК-31S.МГН до блока сопряжения СДК-33XS/S1 – до 5000 м;
длина линии связи от блоков контроля СДК-31S1.МГН (TCP/IP) до пульта диспетчера – определяется топологией сети;
общая длина шины для подключения адаптеров – до 100 м (до 200м при установке блока в средней части шины);
общее количество подключаемых адаптеров СДК-037 – до 31;
диапазон температуры окружающей среды – -10…+50°С;
питание – 220 В, 50 Гц;
потребляемая мощность – не более 30 Вт;
габаритные размеры (ШхВхГ); – 255* 180*85 мм;
масса – не более 2,0 кг.

В комплект поставки входит:

  • блок контроля СДК-31.МГН;
  • комплект кабелей;
  • комплект эксплуатационной документации.

Блоки контроля СДК-31.МГН имеют встроенный источник резервного питания.

Блок контроля имеет приборный корпус размером 255* 180*85 мм (Ш*В*Г). На верхней панели блока находятся разъемы для подключения шины адаптеров, линии связи с блоком сопряжения и сети 220В. Блок должен устанавливаться в щите диспетчеризации (ЩРД). Крепление осуществляется за скобы на задней панели блока. Розетка питания блока (евророзетка с заземляющим контактом) должна размещаться в непосредственной близости от ЩРД. В ЩРД должна быть предусмотрена возможность пропускания сетевой вилки без ее разборки. Защитное заземление блока контроля и грозозащита осуществляется через розетку питания. В ЩРД должна быть обеспечена естественная вентиляция блока.

Пульт диспетчера СДК-331.207RS.МГН.

Пульт диспетчера СДК-331.207RS.МГН предназначен для диспетчеризации до 20 зон безопасности МГН и обеспечивает формирование шины адаптеров, к которой подключаются адаптеры зон безопасности МГН.

В функции пульта входит:

  • питание адаптеров зон безопасности СДК-037;
  • коммутация устройств громкоговорящей связи (ГГС) СДК-029, подключенных через адаптеры СДК-037;
  • контроль оконечного оборудования ГГС;
  • управление свето-звуковыми оповещателями, подключенными через адаптеры СДК-037;
  • обработка и хранение поступающей информации, обеспечение взаимодействия с диспетчером.
Пульт диспетчера СДК-331.207RS.МГН

Пульт имеет следующие характеристики:

общая длина шины для подключения адаптеров – до 100 м (до 200м при установке пульта в средней части шины);
общее количество подключаемых адаптеров СДК-037 – до 20;
диапазон температуры окружающей среды – 0…+40°С;
питание – 220 В, 50 Гц;
потребляемая мощность – не более 50 Вт;
габаритные размеры (ШхВхГ); – 225* 270*80 мм;
масса – не более 2,0 кг.

В комплект поставки входит:

  • пульт диспетчера СДК-331.207RS.МГН;
  • комплект кабелей;
  • комплект эксплуатационной документации.

Пульт диспетчера СДК-331.207RS.МГН устанавливается на рабочем столе диспетчера или монтируется на вертикальной поверхности. Пульт имеет встроенный источник резервного питания. Электропитание пульта должно осуществляться через розетку с заземляющим контактом от сети переменного тока 220В 50 Гц. Подключение к пульту диспетчера внешних связей осуществляется через разъемы, расположенные на задней панели пульта. Клеммная коробка кабеля «Шина СДК-331.207 МГН» из комплекта поставки должна быть закреплена на стенке рабочего стола диспетчера или на стене в непосредственной близости от пульта.

Адаптер зоны безопасности СДК-037.

Адаптер зоны безопасности СДК-037 устанавливаются в удобном месте рядом с зоной безопасности в разрыв шины адаптеров.

Адаптер имеет клеммные колодки для подключения шины адаптеров, переговорного устройства, оповещателя и кнопки отключения оповещателя. Соединение шины необходимо производить непосредственно на клеммных колодках адаптеров.

Адаптеры СДК-037 должны иметь уникальный адрес от 1 до 31, который задается переключателями — «Адрес».

На оконечном адаптере в шине необходимо установить переключатель «Терминал» в положение «ON».

Индикатор «Связь с БК» показывает наличие связи с СДК-31.МГН или с СДК-331.207RS.МГН. При нажатии кнопки «Сброс» происходит перезапуск адаптера.

В функции адаптера входит:

  • формирование вызова от переговорного устройства в зоне безопасности МГН;
  • включение свето-звукового оповещателя после приема вызова;
  • включение канала громкоговорящей связи по команде с пульта диспетчера;
  • отключение свето-звукового оповещателя по команде с пульта диспетчера или при нажатии кнопки отключения оповещателя.

Адаптеры имеют следующие характеристики:

длина линии связи до СДК-029 – до 50 м;
длина линии связи до оповещателя – до 50 м;
длина линии связи до кнопки отключения оповещателя – до 50 м;
питание от СДК-31.МГН – 30мА, 12В;
габаритные размеры (ШхВхГ); – 80*100*43 мм;
масса – не более 0,1 кг.
