Структурные схемы систем диспетчеризации

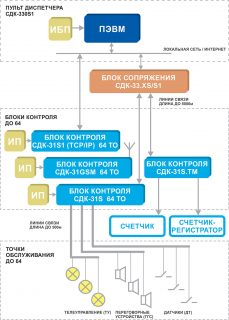

Комплекс «Кристалл-S1»
![Структурная схема Кристалл-S1](http://www.sdk-kristall.ru/wp-content/uploads/shema_S1.jpg)

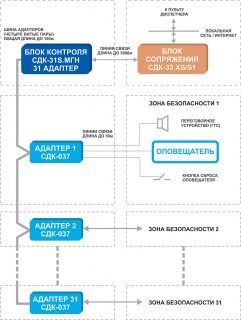

Диспетчеризация зон безопасности МГН на базе блока СДК-31S.МГН.
![Структурная схема диспетчеризации зон безопасности МГН на базе блока СДК-31S.МГН.](http://www.sdk-kristall.ru/wp-content/uploads/shema_MGN_S.jpg)
Диспетчеризация зон безопасности МГН на базе блока СДК-31S1.МГН.
![Структурная схема диспетчеризации зон безопасности МГН на базе блока СДК-31S1.МГН.](http://www.sdk-kristall.ru/wp-content/uploads/shema_MGN_S1.jpg)
Диспетчеризация зон безопасности МГН на базе пульта СДК-331.207RS.МГН.
![Структурная схема диспетчеризации зон безопасности МГН на базе пульта СДК-331.207RS.МГН.](http://www.sdk-kristall.ru/wp-content/uploads/shema_207RS_MGN.jpg)

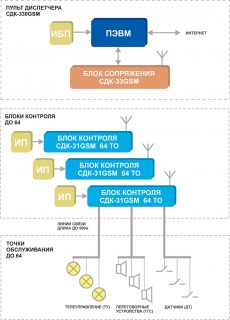

Комплекс «Кристалл-GSM»
![Структурная схема Кристалл-GSM](http://www.sdk-kristall.ru/wp-content/uploads/shema_GSM.jpg)

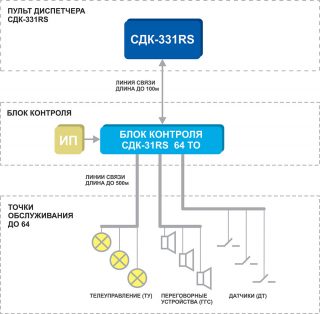

Комплекс «Кристалл-331RS»
![Структурная схема Кристалл-331RS](http://www.sdk-kristall.ru/wp-content/uploads/shema_331RS.jpg)

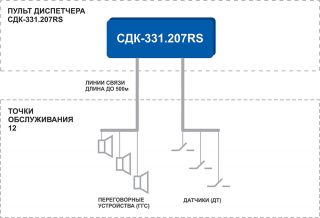

Комплекс «Кристалл-331.207RS»
![Структурная схема Кристалл-331.207RS](http://www.sdk-kristall.ru/wp-content/uploads/shema_207RS.jpg)
