Комплекс «Кристалл-GSM» на базе сотовой связи стандарта GSM

Технические характеристики комплекса «Кристалл GSM».

Комплекс обеспечивает построение централизованных систем сбора и обработки информации по каналу сотовой связи стандарта GSM со следующими характеристиками:

количество контролируемых пунктов – до 64;
количество точек обслуживания на контролируемом пункте – до 64;
длина линий связи до контролируемых пунктов – зона покрытия оператора GSM;
управление системой – с экрана монитора;
сопровождение сигналов от точек обслуживания – голосовое;
протоколирование событий и действий диспетчера, запись переговоров диспетчера – автоматическое;
отчеты – по любому параметру или группе параметров;
настройка конфигурации системы – интерактивная;
доступ к командам управления системой – ранжированный;
телеуправление – автоматическое, ручное, по графику;
контроль каналов ГГС – автоматизированный;
потребляемая мощность пульта диспетчера – не более 200 Вт;

Для обмена данными между пультом диспетчера и блоками контроля используется пакетная передача данных с использованием протоколов TCP/IP. Требуется подключение пульта диспетчера к сети Интернет с получением фиксированного IP адреса. Блоки контроля используют технологии GPRS и WCDMA.

Комплекс может быть интегрирован в систему мониторинга и управления инженерными системами зданий и сооружений (СМИС) на уровне пультов диспетчера. Интеграция осуществляется на базе протокола XML-PRC.

Состав комплекса «Кристалл GSM».

В состав комплекса входят:

  • пульт диспетчера СДК-330GSM;
  • блоки контроля СДК-31GSM;
  • оконечное оборудование громкоговорящей связи СДК-029.
Структурная схема Кристалл-GSM

Пульт диспетчера СДК-330GSM.

Пульт диспетчера СДК-330GSM представляет собой автоматизированное рабочее место диспетчера на базе компьютера. В функции пульта диспетчера входит управление работой системы, сбор, обработка и хранение информации, поступающей от контролируемых пунктов (КП), обеспечение взаимодействия с диспетчером.

Пульт диспетчера СДК-330GSM

В комплект поставки входит:

  • компьютер;
  • источник бесперебойного питания;
  • блок сопряжения СДК-33GSM;
  • микрофон диспетчера;
  • комплект программного обеспечения;
  • комплект эксплуатационной документации;
  • комплект кабелей;
  • антенна GSM.

Для установки пульта диспетчера в помещении диспетчерской требуется:

  1. стол компьютерный – рабочее место диспетчера;
  2. питание от сети 220В («евро»-розетка с заземляющим контактом);
  3. подключение к сети интернет.

Блок сопряжения СДК-33GSM.

Блок сопряжения СДК-33GSM должен устанавливаться на расстоянии не более 1м от системного блока компьютера. Подключение блока к компьютеру производится кабелями из комплекта пульта диспетчера.

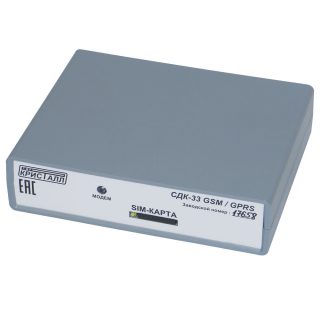

Блок сопряжения СДК-33GSM

Блок контроля СДК-31GSM.

Блок контроля СДК-31GSM предназначен для установки на контролируемом пункте (КП) и должен взаимодействовать с одной стороны с пультом диспетчера типа СДК-330GSM, а с другой стороны – с точками обслуживания.

Блок контроля СДК-31.309GSM

В функции блока входит:

  • сбор информации от датчиков (ДТ) аварийной, пожарной и т.п. сигнализации, работающих на замыкание или размыкание;
  • управление исполнительными устройствами телеуправления (ТУ);
  • контроль срабатывания исполнительных устройств телеуправления;
  • коммутация оконечного оборудования громкоговорящей связи (ГГС);
  • контроль оконечного оборудования ГГС.

Блоки имеют следующие характеристики:

общее количество точек обслуживания – до 64;
длина линии связи до пульта диспетчера – зона покрытия GSM оператора;
длина линий связи до точек обслуживания – до 500 м;
рабочий ток одной нагрузки ТУ : – 40мА (реле типа РПУ-2);
– СДК-31.х10, СДК-31.х13, СДК-31.х17 – коммутация 2А;
– СДК-31.х11 – коммутация до 2А (нагрузка до 60Вт);
сопротивление шлейфа датчика ДТ : – норма – 4,3 кОм +10%;
– вызов – обрыв или короткое замыкание;
– для активных датчиков (СДК-31.х11): 12-30В – норма, отсутствие напряжения – сигнал;
питание – 220 В, 50 Гц (СДК-31.х11 – 10,5-13,5 В DC);
потребляемая мощность – не более 60 Вт (СДК-31.х11 – не более 10 Вт);
габаритные размеры – 255*180*85 мм (СДК-31.х11 – 140*110*35 мм);
масса – не более 2,0 кг (СДК-31.х11 – не более 0,4 кг).

Имеются несколько модификаций блоков контроля, отличающихся по количеству и составу точек обслуживания.

Обозначение блока Число каналов ТУ Число каналов ДТ Число каналов ГГС
СДК-31.305GSM 8 16 8
СДК-31.308GSM 8 24 16
СДК-31.318GSM 8 16 24
СДК-31.309GSM 8 32 24
СДК-31.319GSM 8 16 40
СДК-31.310GSM 2 4 2
СДК-31.311GSM 1 3 2
Блок диспетчеризации подвижной платформы с автономным питанием для МГН
СДК-31.313GSM 2 6 3
СДК-31.315GSM 16 8
СДК-31.317GSM 2 8 4

В комплект поставки входит:

  • блок контроля СДК-31GSM;
  • источник резервного питания (кроме СДК-31.x10, СДК-31.x11, СДК-31.x13, СДК-31.x17);
  • антенна GSM;
  • комплект резисторов шлейфа 4,3 кОм;
  • комплект кабелей;
  • комплект эксплуатационной документации.

Блоки контроля СДК-31.x10, СДК-31.x13, СДК-31.x17 имеют встроенный источник резервного питания.

Питание блока контроля СДК-31.x11 должно осуществляется от аккумулятора подъемной платформы с рабочим напряжением 12В.

Блок контроля (кроме СДК-31.x11) имеет приборный корпус размером 255* 180*85 мм (Ш*В*Г). На верхней панели блока находятся разъемы для подключения точек обслуживания. Блок должен устанавливаться в щите диспетчеризации (ЩРД). Крепление осуществляется за скобы на задней панели блока. Подключение точек обслуживания осуществляется кабелями из комплекта блока через клеммные колодки ЩРД. Клеммные колодки должны располагаться справа и слева от блока. Розетка питания блока (евророзетка с заземляющим контактом) должна размещаться в непосредственной близости от ЩРД. В ЩРД должна быть предусмотрена возможность пропускания сетевой вилки без ее разборки. Защитное заземление блока питания должно осуществляться через розетку питания. Защитное заземление блока контроля и грозозащита осуществляется через клемму заземления на верхней панели блока. В ЩРД должна быть обеспечена естественная вентиляция блока.

Блок контроля СДК-31.x11 имеет приборный корпус размером 140*110*35 мм (Ш*В*Г). На боковых панелях блока находятся разъемы для подключения точек обслуживания. Блок СДК-31.x11 устанавливается в кожухе подъемной платформы. Выносная антенна из комплекта поставки подключается к разъему на боковой панели блока и приклеивается на боковую пластиковую стенку подъемной платформы с внутренней стороны. Подключение внешнего оборудования осуществляется через разъемные клеммники, расположенные на боковой панели блока.
