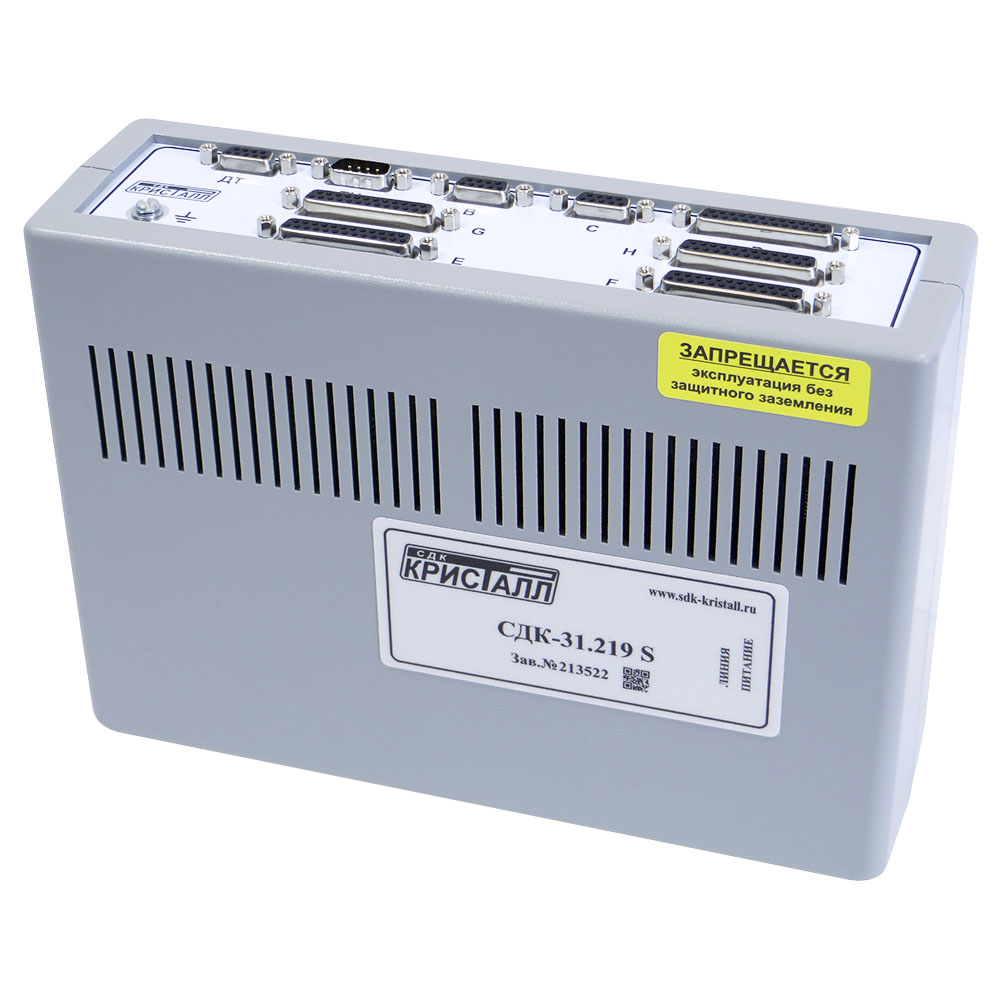

Блок контроля СДК-31.219S
Описание
Комплекс: Кристалл S1. |
Предназначен для установки на контролируемом пункте (КП). Связь с рабочим местом диспетчера обеспечивается по двухпроводной симметричной линии связи (витая пара). В функции блоков входит сбор информации от датчиков (ДТ), управление исполнительными устройствами телеуправления (ТУ) и контроль срабатывания, включение и контроль оконечного оборудования громкоговорящей диспетчерской связи (ГГС). |
Общее число точек обслуживания: 64 (8ТУ, 16ДТ, 40ГГС). |
Комплектация: блок контроля, источник резервного питания СДК-30.xx, комплект кабелей, комплект резисторов 4.3кОм, паспорт, руководство по эксплуатации. |
Характеристики
Число каналов ТУ |
8 | |
Число каналов ДТ |
16 | |
Число каналов ГГС |
40, могут быть использованы как ДТ | |
Длина линий связи до точек обслуживания |
500м | |
Длина линии связи до пульта диспетчера |
до блока сопряжения СДК-33S/S1 до 5000м (двухпроводная линия) | |
Потребляемая мощность |
не более 60Вт, 220В | |
Габаритные размеры |
255x180x85мм | |
Масса |
не более 2кг | |
Источник резервного питания |
внешний | |
Диапазон температуры окружающей среды |
-10…+50°С | |
