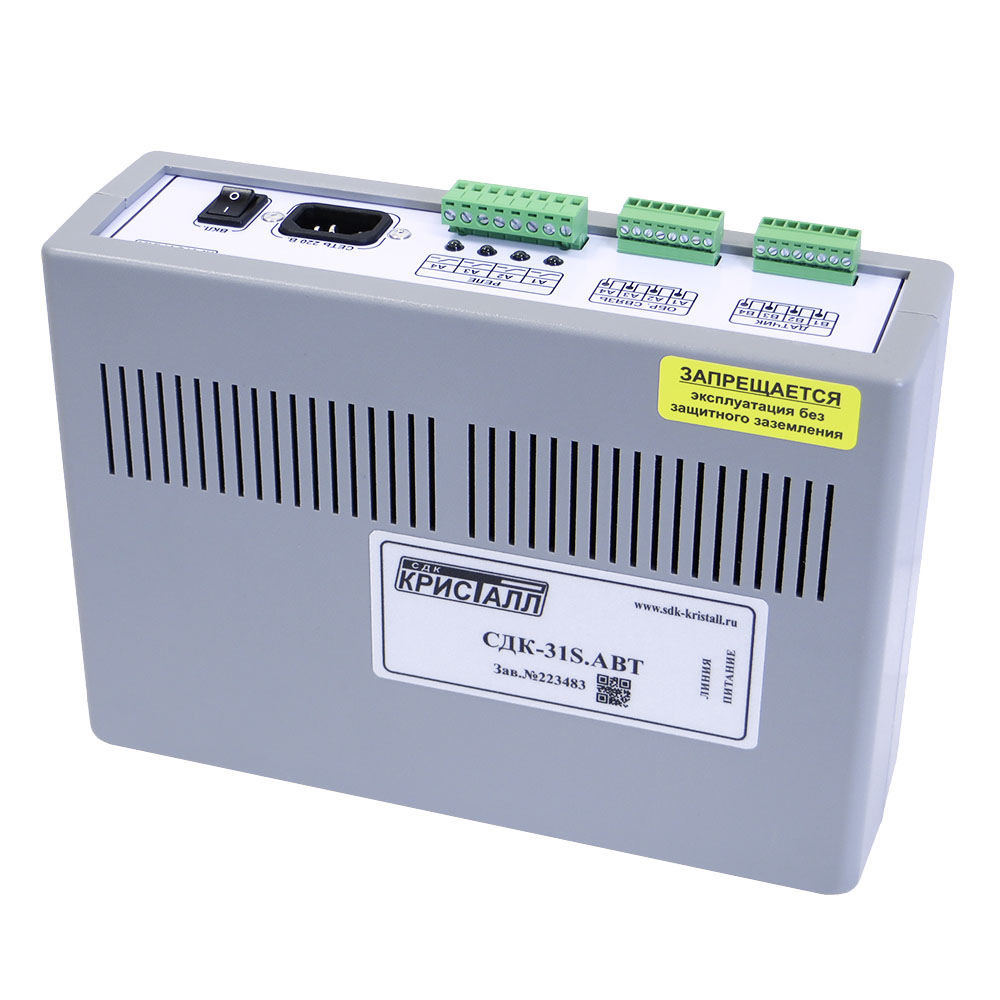

Блок автоматики СДК-31S.АВТ
Описание
| Комплекс: Кристалл S1. |
| Предназначен для установки на контролируемом пункте (КП). Связь с рабочим местом диспетчера обеспечивается по двухпроводной симметричной линии связи (витая пара). В функции блока входит управление исполнительными устройствами (промежуточными реле) и контроль срабатывания. Управление может осуществляться по срабатыванию внешнего датчика или по команде с пульта диспетчера. Каждый канал автоматики содержит линии управления, обратной связи, входа внешнего датчика. |
| Общее число точек обслуживания: 4 канала автоматики. |
| Комплектация: блок контроля, комплект кабелей, комплект резисторов 4.3кОм, паспорт, руководство по эксплуатации. |
Характеристики
| Число каналов |
4 | |
| Длина линий связи до точек обслуживания |
500м | |
| Длина линии связи до пульта диспетчера |
до блока сопряжения СДК-33S/S1 до 5000м (двухпроводная линия) | |
| Потребляемая мощность |
не более 60Вт, 220В | |
| Габаритные размеры |
255x180x85мм | |
| Масса |
не более 2кг | |
| Источник резервного питания |
без резервирования | |
| Диапазон температуры окружающей среды |
-10…+50°С | |
Загрузки
| Руководство по эксплуатации СДК-31S.АВТ | Ссылка
|
| Исходные данные для проектирования средств диспетчеризации “Кристалл” | Ссылка
|
| Сертификаты | Ссылка
|
