Дополнительное оборудование | Диспетчеризация "Кристалл"

Наименование	Описание
СДК-040	Тестер точек обслуживания СДК-040 предназначен для проверки работоспособности датчиков, каналов диспетчерской связи и каналов телеуправления. Тестер имеет следующие характеристики: Количество одновременно проверяемых каналов связи – 1; Количество одновременно проверяемых каналов датчиков – 8; Количество одновременно проверяемых каналов телеуправления – 1; Габаритные размеры СДК-040 – 150х180х45мм; Масса, не более – 0,3 кг; Питание – 220В, 50Гц, 0,05А
СДК-036, СДК-036 НКУ	Формирователь сигнала СДК-036 обеспечивает формирование сигнала «Проникновение в шахту лифта» от станций управления УЛ, УЭЛ, УКЛ. Формирователь сигнала СДК-036 НКУ обеспечивает формирование сигналов «Проникновение в шахту лифта» и «Цепь безопасности» от станций управления типа НКУ-МППЛ и ЛиРа-М(БМ). СДК-036 и СДК-036 НКУ устанавливаются непосредственно в шкаф станции управления. СДК-036 и СДК-036 НКУ подключаются к каналам датчиков блока контроля двухпроводной изолированной линией связи длиной не более 500 м. Подключение неполярное.
СДК-036 УБЛ	Формирователь сигналов СДК-036.УБЛ предназначен для формирования сигналов «Охрана шахты» (ОШ) и «Цепь безопасности лифта» (ЦБ) в соответствии с данными, полученными по последовательному каналу связи от устройства блокировки лифта УБЛ-КПД блок электронный «2» производства ООО «Нейрон». Питание устройства осуществляется от лифтового напряжения 110 В постоянного тока. Длина линии связи от СДК-036.УБЛ до устройства блокировки лифта УБЛ-КПД блок электронный «2» не более 10 м. Формирователь СДК-036.УБЛ обеспечивает гальваническую развязку выходных сигналов «ОШ» и «ЦБ». Сигналы «Охрана шахты» и «Цепь безопасности», формируемые СДК-036.УБЛ, подключаются к каналам датчиков блока контроля двухпроводной изолированной линией связи длиной не более 500 м. Подключение неполярное.

Наименование

Описание

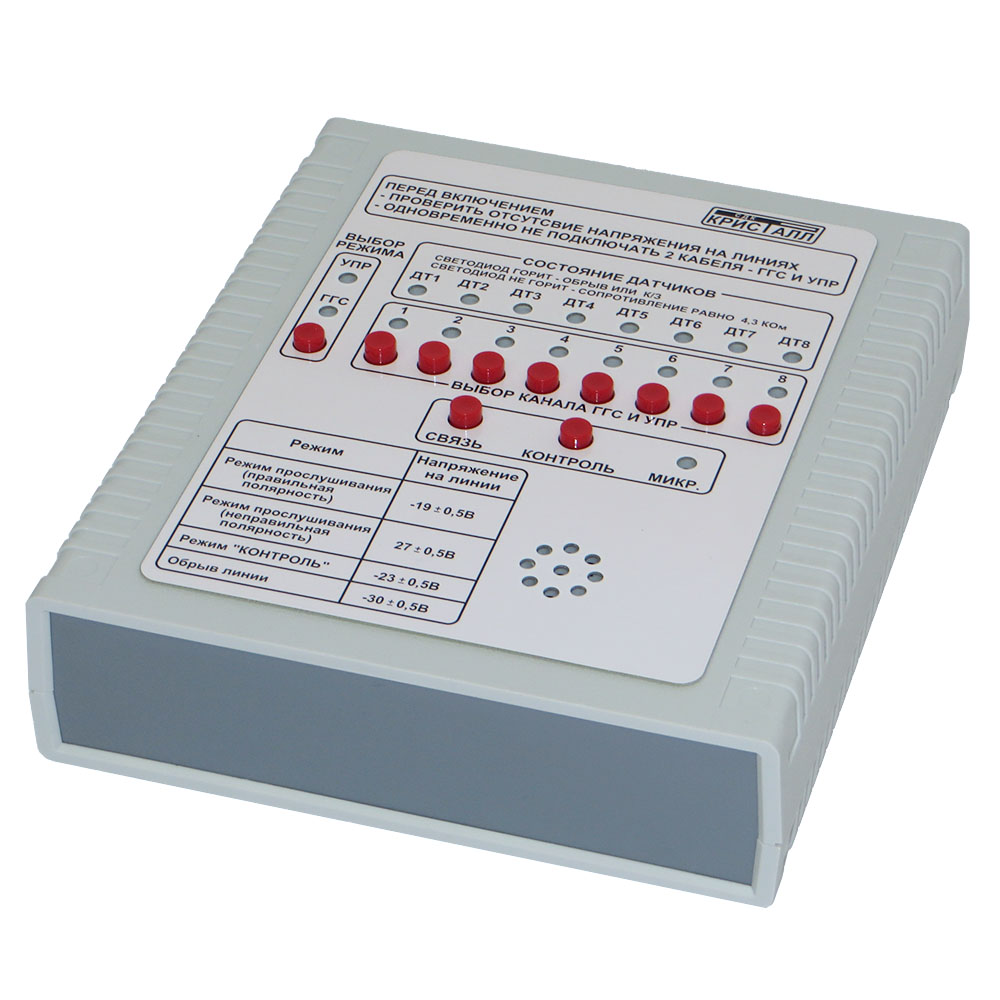

СДК-040

Тестер точек обслуживания СДК-040 предназначен для проверки работоспособности датчиков, каналов диспетчерской связи и каналов телеуправления.

Тестер имеет следующие характеристики:

Количество одновременно проверяемых каналов связи – 1;
Количество одновременно проверяемых каналов датчиков – 8;
Количество одновременно проверяемых каналов телеуправления – 1;
Габаритные размеры СДК-040 – 150х180х45мм;
Масса, не более – 0,3 кг;
Питание – 220В, 50Гц, 0,05А

СДК-036, СДК-036 НКУ

Формирователь сигнала СДК-036 обеспечивает формирование сигнала «Проникновение в шахту лифта» от станций управления УЛ, УЭЛ, УКЛ.

Формирователь сигнала СДК-036 НКУ обеспечивает формирование сигналов «Проникновение в шахту лифта» и «Цепь безопасности» от станций управления типа НКУ-МППЛ и ЛиРа-М(БМ).

СДК-036 и СДК-036 НКУ устанавливаются непосредственно в шкаф станции управления.

СДК-036 и СДК-036 НКУ подключаются к каналам датчиков блока контроля двухпроводной изолированной линией связи длиной не более 500 м. Подключение неполярное.

СДК-036 УБЛ

Формирователь сигналов СДК-036.УБЛ предназначен для формирования сигналов «Охрана шахты» (ОШ) и «Цепь безопасности лифта» (ЦБ) в соответствии с данными, полученными по последовательному каналу связи от устройства блокировки лифта УБЛ-КПД блок электронный «2» производства ООО «Нейрон».

Питание устройства осуществляется от лифтового напряжения 110 В постоянного тока.

Длина линии связи от СДК-036.УБЛ до устройства блокировки лифта УБЛ-КПД блок электронный «2» не более 10 м.

Формирователь СДК-036.УБЛ обеспечивает гальваническую развязку выходных сигналов «ОШ» и «ЦБ».

Сигналы «Охрана шахты» и «Цепь безопасности», формируемые СДК-036.УБЛ, подключаются к каналам датчиков блока контроля двухпроводной изолированной линией связи длиной не более 500 м. Подключение неполярное.
